主な製品および加工例をご紹介します。
原動機関連部品
大型船舶から自動車、発電機などのエンジンやミッション周りの
様々な鋳物部品を製造しています。
（船用）（500kg）
（外径2.2ｍ）
（長さ3m）

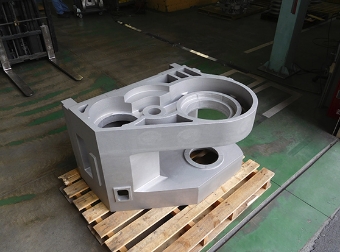

トランスミッションケース(30㎏)
真空チャンバー関連
圧延材削り出し品をアルミ鋳物へ
- 効果
- ポアレスキャスト技術を確立した事で、従来鋳物に比べ内部品質が大幅向上
- 従来適用が難しかった真空チャンバー、真空ポンプなどへ新しい用途が拡大
- 削り出しや溶接構造などで作られていた部材から鋳物化が可能
圧延材の削出し品、溶接品、組立部品
アルミ鋳物化
コスト低減・納期短縮・部品一体化
歩留まり向上・加工工数削減・設計自由度ＵＰ
医療機器部品
X線CT装置や歯科医療用機器など、健康を支える医療用機器分野にも
当社の鋳物部品が使われています。

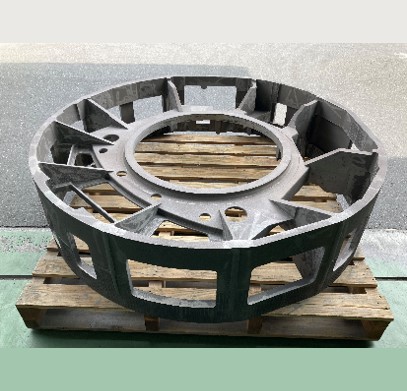

（外径2m、370kg）
（13kg）

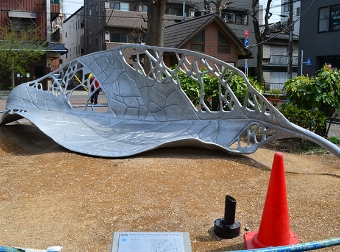

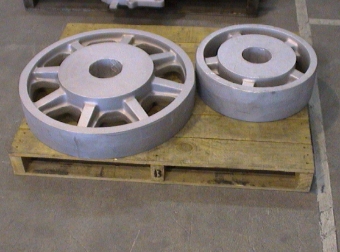

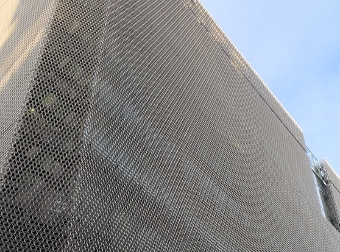

産業用機器関連、景観鋳物その他
ロボットや工作機械、その他一般産業機械、景観鋳物や屋外アート作品まで、
あらゆる分野に当社の鋳造技術が生かされています。
半導体／液晶／太陽電池製造装置関連部品
スマホやカーナビ、パソコンやTV、ソーラーパネルなどに使われる「液晶パネル」や「半導体チップ」をつくる様々な製造装置のアルミ鋳物、MMC鋳物を製造しています。

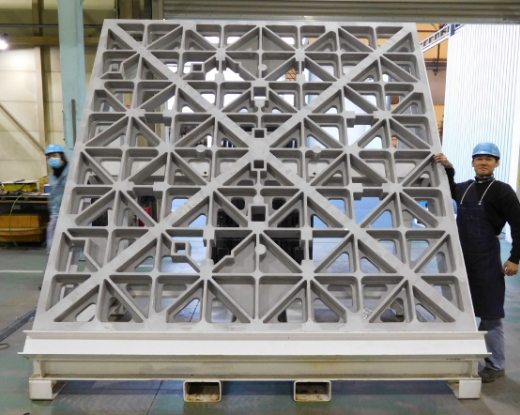

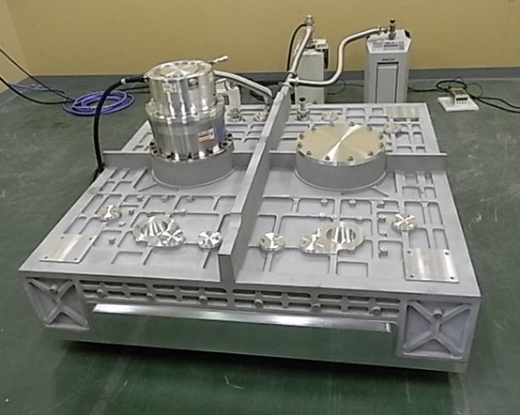

（1600×1600mm 500kg）
（50kg）
電動式反転機
ユニバーサルハンガー
当社では、三菱重工業（株）と共同開発した 電動式鋳型反転機ユニバーサルハンガー（実用新案登録No.2590721）を使用、販売しております。

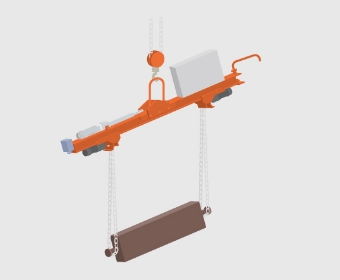

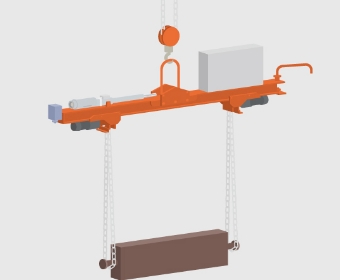

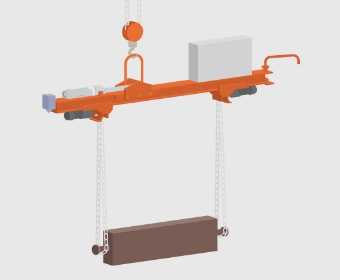

なかでも、吊り天秤型大型電動式反転機・オートバランサーシリーズ（特許 第3064165号）は、吊上げ時の鋳型の傾きを吊部がスライドし、水平状態にすることが可能です（※オートバランサーはオプションとなります）。当社作業場でも20tタイプを完備しており、その力をいかんなく発揮しております。
抜型・反転・型合わせの3工程に対応したこのシリーズにより、作業効率を2倍にアップさせることが可能です。
電動式鋳型反転機TACシリーズ仕様
| 主要項目 | 最大荷重 （ton） | 電動機 容量（kw） 反転 | 電動機 容量（kw） 開閉 | 電動機 容量（kw） バランス | 電動機 容量（kw） 合計 | 反転用インバータ(kw) | 許容天秤傾斜角度 | 反転チェーン線径 |
|---|---|---|---|---|---|---|---|---|
| TAC-05 | 0.5 | 0.1×2 | 0.1 | 0.2 | 0.5 | 0.2 | 7 | 7.3 |
| TAC-1 | 1 | 0.4×2 | 0.1 | 0.3 | 1.2 | 0.75 | 7 | 7.3 |
| TAC-3 | 3 | 0.75×2 | 0.2 | 0.6 | 2.3 | 1.5 | 7 | 7.3 |
| TAC-5 | 5 | 1.5×2 | 0.4 | 0.6 | 4 | 3 | 7 | 11.2 |
| TAC-10 | 10 | 2.2×2 | 0.4 | 0.75 | 5.6 | 5.5 | 7 | 16 |
| TAC-20 | 20 | 3.7×2 | 0.75 | 0.75 | 8.9 | 7.5 | 7 | 20 |
※上記項目は製品改良のため仕様を予告なく変更する場合がございます。
電動式鋳型反転機TACシリーズ仕様
